[IT인프라] 라우터 실습

** 패킷 트레이서를 활용하여 라우터를 통한 네트워크 구성 및 동작 방식을 이해

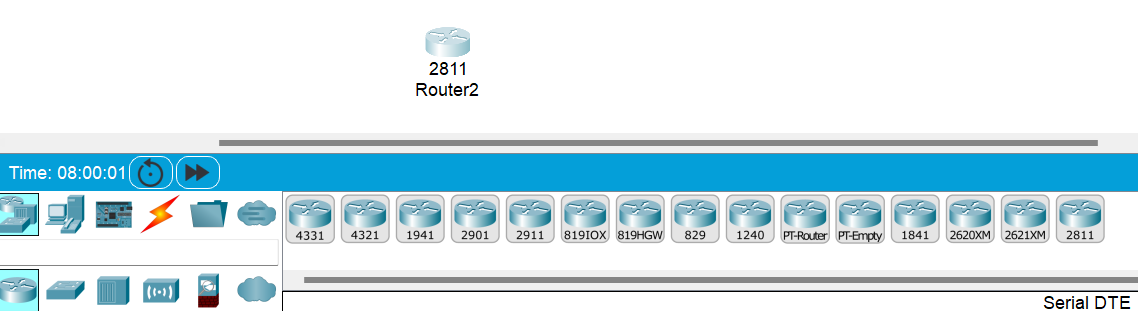

1. 패킷 트레이서를 실행하고 하단의 장비목록 중 라우터 2811을 드래그한 후 라우터를 클릭한다.

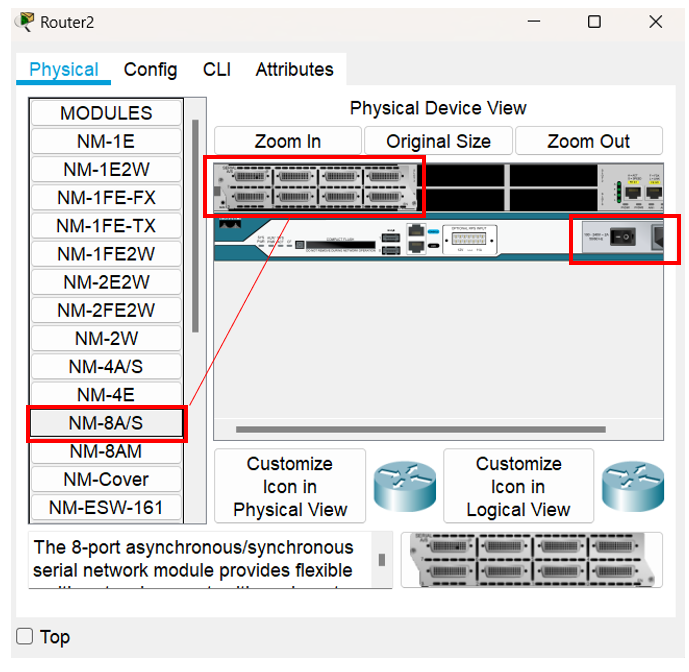

2. 라우터 장비의 우측에 전원장치를 클릭하여 OFF 한 후, 좌측 모듈 중 NM-8A/S 모듈 클릭

드래그하여 장착하고 다시 전원버튼을 클릭하여 라우터를 ON 한다.

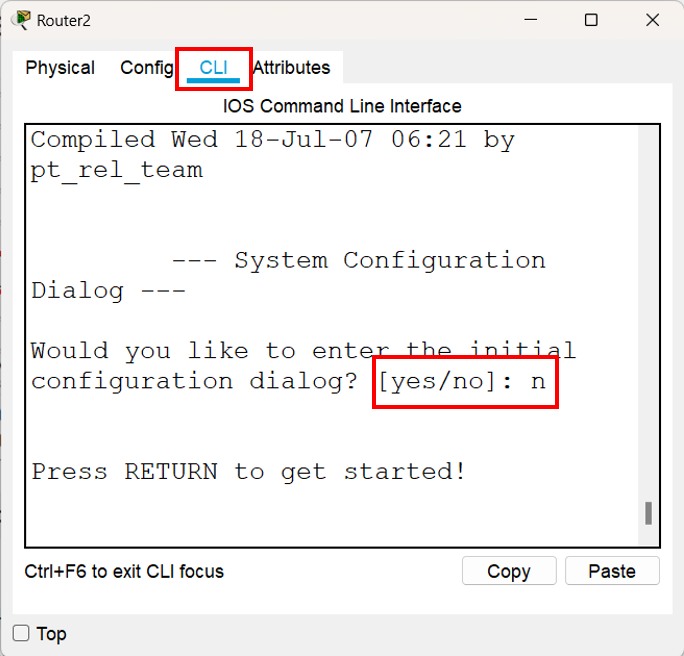

3. 상단탭의 CLI 탭을 클릭하고 초기 부팅에서 n 또는 no를 입력

Press RETURN to get started! 메시지가 출력되면, 엔터를 입력하고 시작

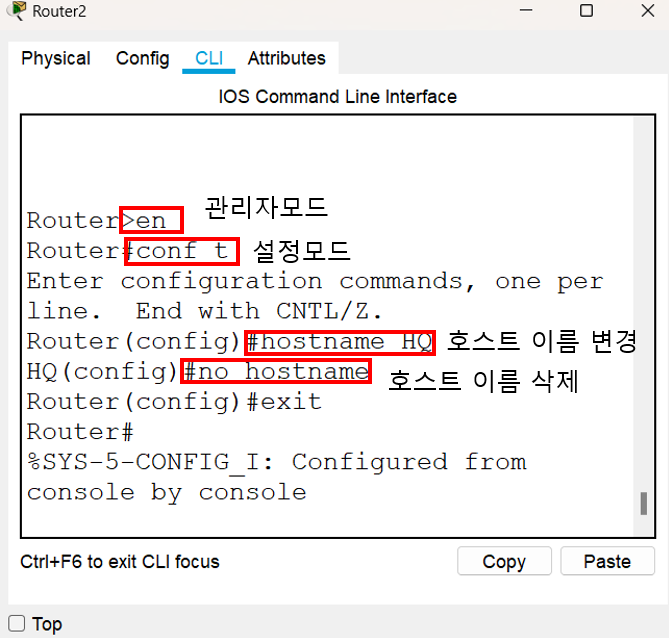

4. 처음엔 Router> 라는 프롬프트로 전환 (User Mode, 사용 권한 : Level 1)

- en(enable): 관리자 모드 입장 (Level 15)

- configure terminal(conf t) : 설정모드

- hostname : 호스트 네임 변경 및 초기화

5. 실수로 오타를 내면, 요청이 완료될 때까지 다른 작업이 불가

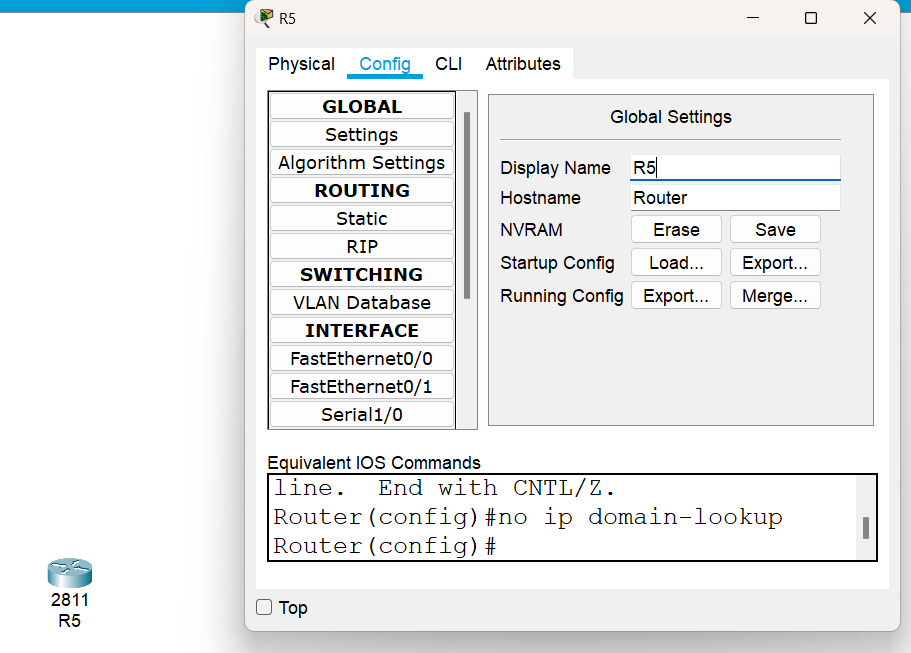

- 전체 설정 모드에서 'no' 명령어를 이용하여 'ip domain-lookup'을 해지

6. 라우터의 Display Name 수정 가능

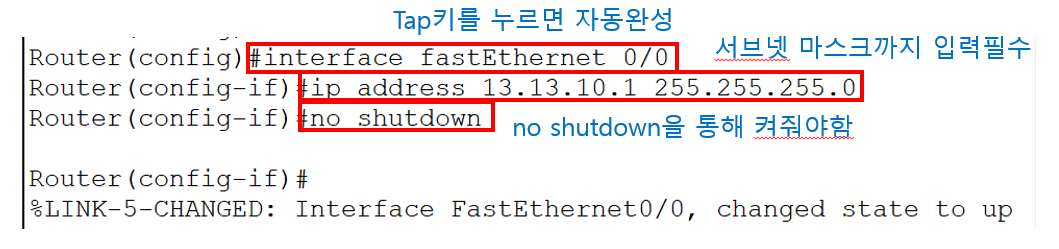

7. R5 라우터 이더넷 인터페이스 설정

- R5 F0/0 인터페이스는 LAN 구간과 연결되며, LAN 구간 호스트들에 대한 기본 게이트웨이를 수행한다.

- 또한, 이더넷 인터페이스이기 때문에 MAC 주소가 설정되어 있으며, ARP 정보를 생성하여 LAN 구간 호스트들과 데이터 전송을 실시한다.

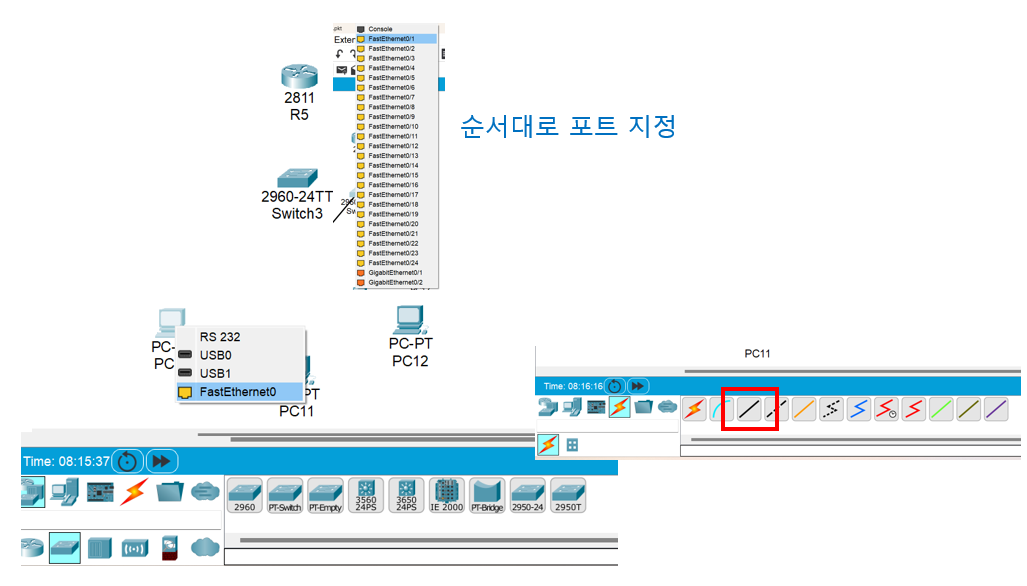

8. 라우터에 PC를 여러대 연결하기 위해 스위치 사용, PC 여러대 연결

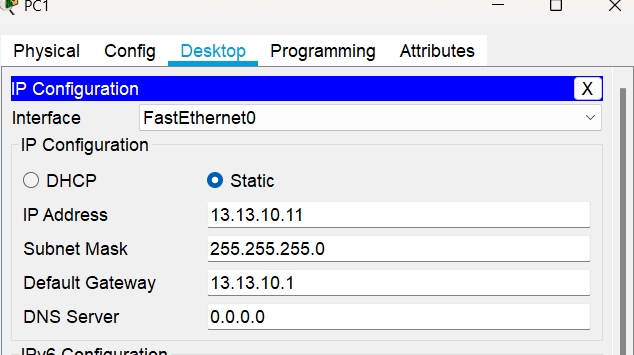

9. 각 PC에 IP Configuration을 통해 IP Address, Subnet Mask, Default Gateway 입력

- 위 값들은 임의이며, 해당하는 주소를 입력하면 된다.

10. 라우터와 스위치를 동일하게 Cooper Straight-Trough 케이블로 연결한다.

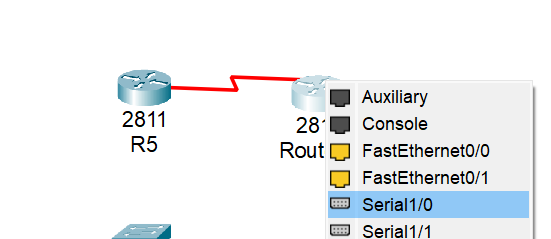

라우터끼리는 Serial DTE 케이블로 연결

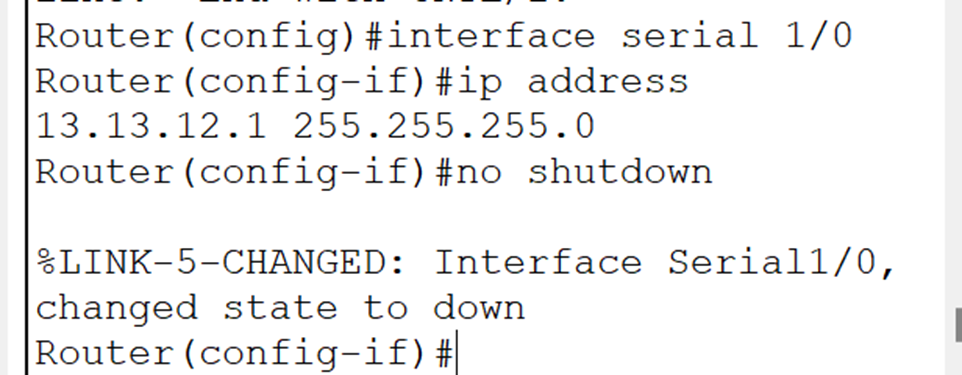

11. R5에서 S1/0 인터페이스 포트에 IP 설정하고, no shutdown 명령으로 포트를 부팅한다.

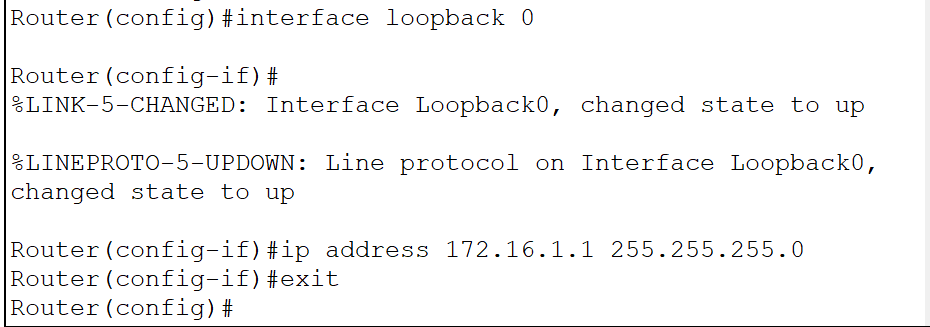

12. 가상 인터페이스 Loopback 생성 및 설정

- 라우터에서 테스트를 하기 위한 서브넷이 필요하거나, 관리용으로 인터페이스가 필요할 경우 물리적인 인터페이스를 장착하는 것은 번거로운 작업

- 테스트 목적으로 인터페이스를 장착하려 해도 라우터에 비어있는 슬롯이나 모듈이 없다면 불가능

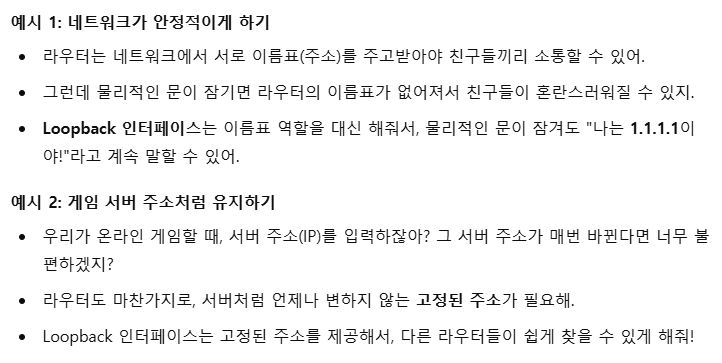

- 이러한 경우, 라우터에서 제공하는 가상 인터페이스 Loopback을 사용하면 손쉽게 네트워크 인터페이스를 추가할 수 있음.

- loopback 인터페이스는 생성과 동시에 Layer 2 계층 동작을 실시하기 때문에 'no shutdown' 명령어 불필요

13. 인터페이스 삭제 및 초기화

- 위에 방법들과 동일하게 'no' 명령어를 사용하여 삭제가 가능

- 단, 물리적인 인터페이스는 실제 장착된 장치이므로 삭제가 불가능하다.

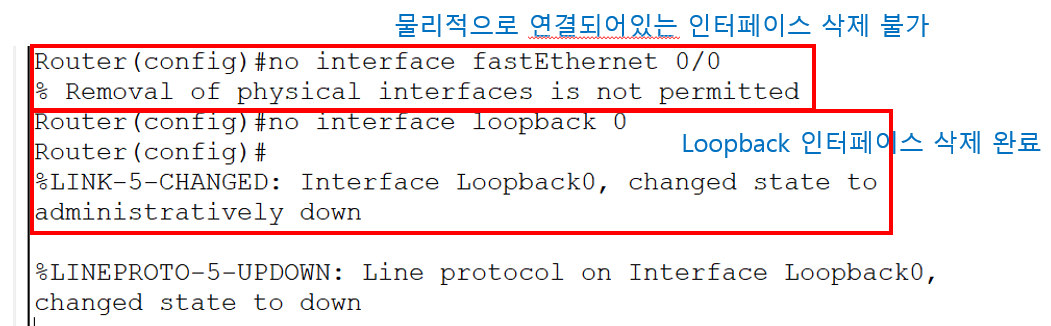

- 물리적인 인터페이스를 삭제할 경우 나오는 오류 메시지와 Loopback 인터페이스 삭제하는 명령어

14. 인터페이스 설정 삭제 및 재설정 (인터페이스 안에 설정한 명령어 한번에 삭제)

- default interface #### (신중하게 삭제..)

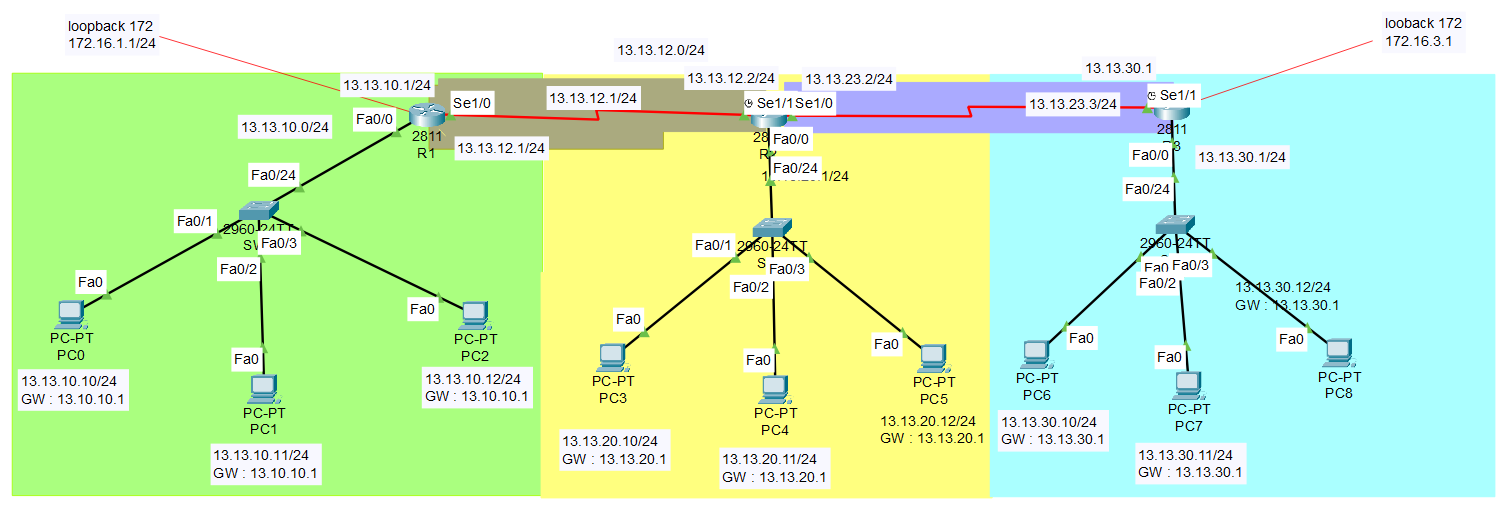

15. 대략 만든 모습 (아래와 같이 PC나 라우터 마다 IP 주석을 달아놓는 것이 관리하기 용이할 것 같다.)

16. 이대로 Ping test를 진행하면 PC0과 PC3, PC3와 PC6 등과 같이 경로를 지정해주지 않아 IP 데이터 전송을 할 수가 없다.

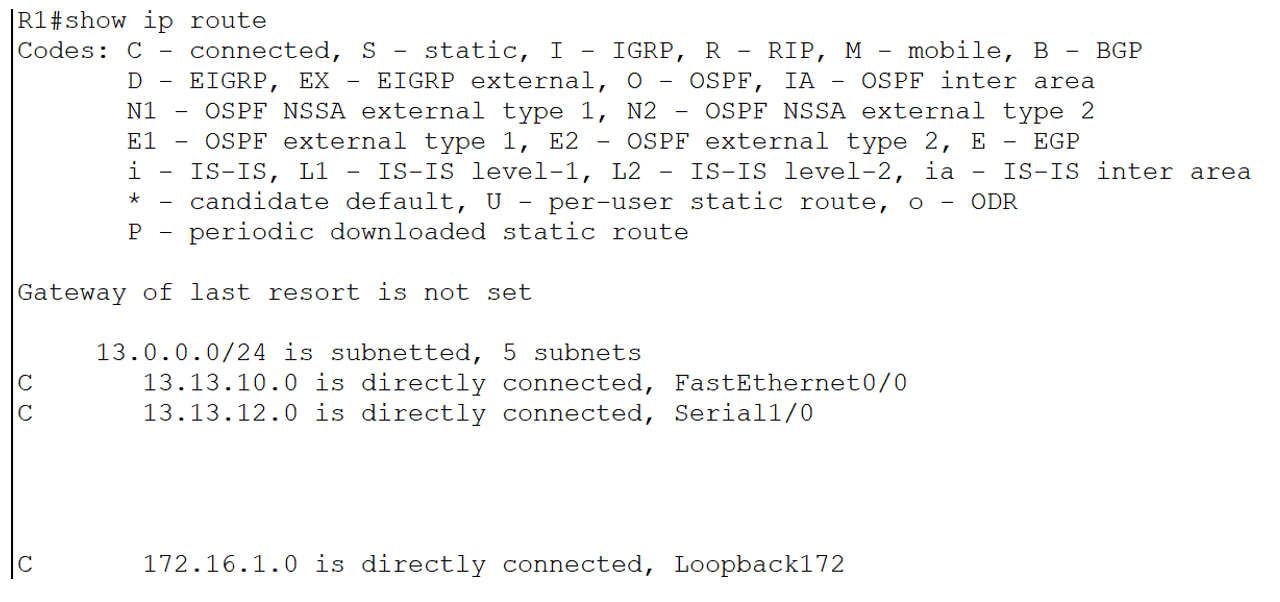

17. 경로 설정 정보 확인 : sh ip route(show ip route)

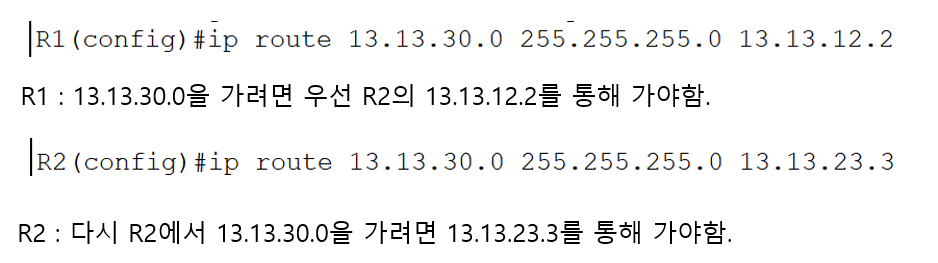

- 예를 들어 PC0에서 PC6까지 가려면 R1-R2-R3 경로를 알아야 한다.

- 반대 방향으로도 해야함.

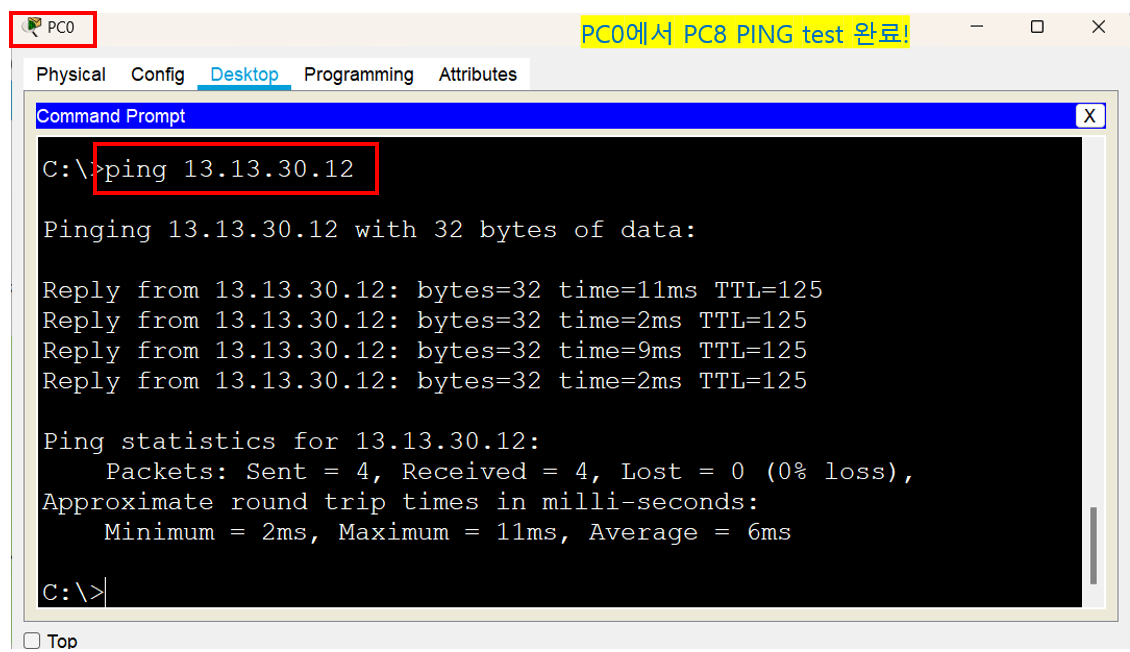

18. 라우터끼리 모든 연결이 이루어지면, PING test 성공적으로 완료

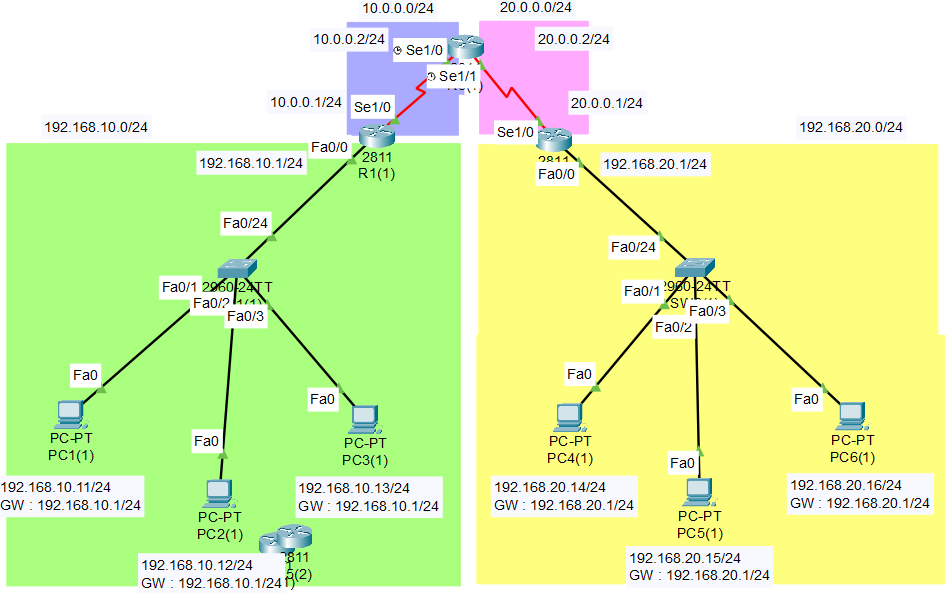

19. 또다른 예시
